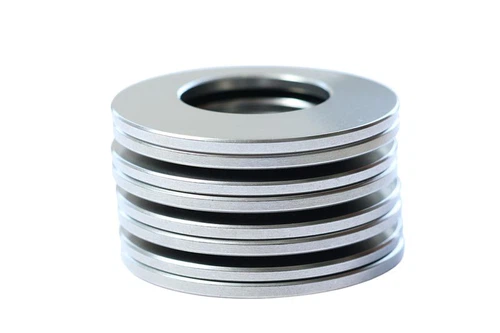

Podkładki Belleville do zestawu piasty śmigła

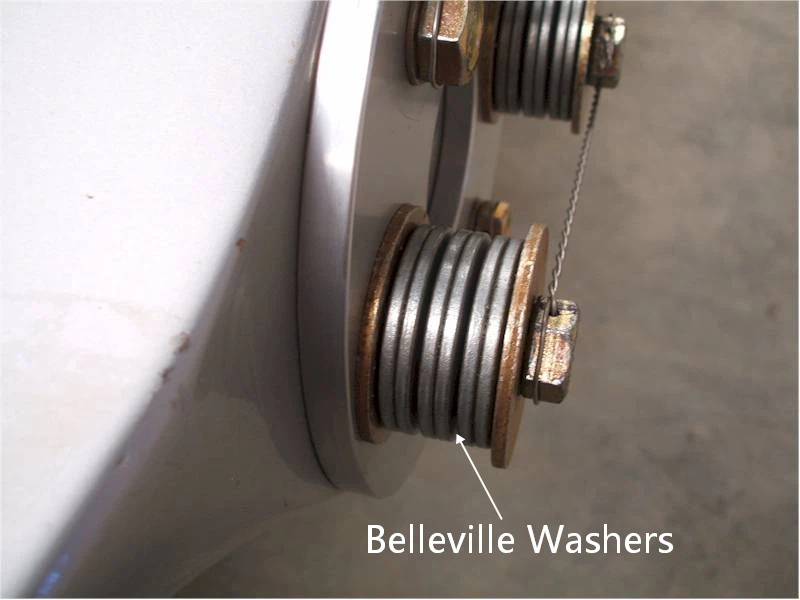

Podkładki Belleville, zwane także sprężynami talerzowymi, pełniącymi rolę sprężyn, są stosowane na wałach napędowych w celu utrzymania prawidłowego napięcia wstępnego śrub, pochłaniania wibracji, zmniejszania hałasu i grzechotania śmigła, a także kompensowania rozszerzania/kurczenia się materiału, co mogłoby prowadzić do utraty momentu obrotowego lub uszkodzenia.
W zastosowaniach morskich w zestawie piasty śruby napędowej stosowane są podkładki Belleville w celu zmniejszenia grzechotania śruby i hałasu zmiany biegów. Każdy zestaw piasty śruby napędowej zawiera tuleję napędową, zestaw trzech-podkładek (podkładkę, grubą podkładkę i podkładkę Belleville), podkładkę zabezpieczającą z wypustkami i nakrętkę zabezpieczającą.
Rysunek 1: C: podkładka D: podkładka Belleville E: gruba podkładka
 |
Dostępny materiał: ●Stal węglowa: 51CrV4 (1.8159 / 6150) ●Stal nierdzewna serii SUS300: SUS301 (1.4310) SUS304 (1.4301) SUS316 (1.4401) ●Stal nierdzewna utwardzana wydzieleniowo: Stal nierdzewna 17-7PH (1.4568) ● Termicznie stabilna stal nierdzewna: X22CrMoV12 1 (1,4923) ●Wysokotemperaturowa stal nierdzewna: Inconel 718 (2.4668) Inconel 750 (2.4669) Nimoniczny 90 (2.4969) |
