Zestawy sprężyn tarczowych do-sprężynowego siłownika hamulca tarczowego
Sprężyny tarczowe, zwane również podkładkami Belleville, są stosowane głównie w hydraulicznych lub pneumatycznych hamulcach tarczowych z zaciskami, aby zapewnić siłę zaciskania hamulców w dźwigach, górnictwie, systemach przenośników i produkcji, gdzie wymagane jest automatyczne załączanie w przypadku utraty mocy.
Hamulce tarczowe zaciskowe wykorzystują stosy sprężyn tarczowych do generowania siły, która jest następnie uwalniana przez ciśnienie powietrza lub hydrauliczne.

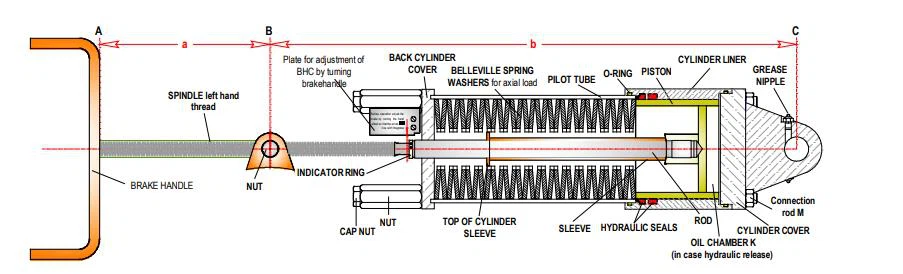

Rysunek 1 przedstawia schematycznie hamulec taśmowy-zasilany sprężyną, utworzony ze sprężyn talerzowych lub podkładek Belleville, gdzie, w zależności od zwolnienia ręcznego lub hydraulicznego, tłok je ściskający jest przemieszczany osiowo odpowiednio przez operatora obracającego dźwignię hamulca lub pod wpływem ciśnienia hydraulicznego działającego na komorę olejową.
Aby zwolnić hamulec po włączeniu wciągarki, operator dodatkowo rozpręża sprężynę w kierunku tłoka, obracając dźwignię hamulca w kierunku przeciwnym do ruchu wskazówek zegara.
Aby załączyć hamulec ze stanu zwolnienia, operator obraca dźwignię hamulca w kierunku zgodnym z ruchem wskazówek zegara.
Rysunek 1. Hamulec-sprężynowy (sprężyna talerzowa lub podkładki Belleville).
|
Rysunek 2 Sprężyna hydrauliczna-zastosowała hamulec tarczowy (sprężyna talerzowa lub podkładki Belleville) |
Rysunek 2 przedstawia hydrauliczny hamulec tarczowy-zaciskowy. Siłę hamowania zapewnia zestaw podkładek Belleville lub sprężyn talerzowych. Podkładki Belleville są w stanie magazynować ogromną siłę. Kiedy hamulec jest pod ciśnieniem, tłok porusza się, ściskając stosy podkładek sprężystych Belleville, uwalniając w ten sposób tarczę. |
|
|
Dostępny materiał: ●Stal węglowa: 51CrV4 (1.8159 / 6150) ●Stal nierdzewna serii SUS300: SUS301 (1.4310) SUS304 (1.4301) SUS316 (1.4401) ●Stal nierdzewna utwardzana wydzieleniowo: Stal nierdzewna 17-7PH (1.4568) ● Termicznie stabilna stal nierdzewna: X22CrMoV12 1 (1,4923) ●Wysokotemperaturowa stal nierdzewna: Inconel 718 (2.4668) Inconel 750 (2.4669) Nimon 90 (2.4969) |
